液環泵工作原理

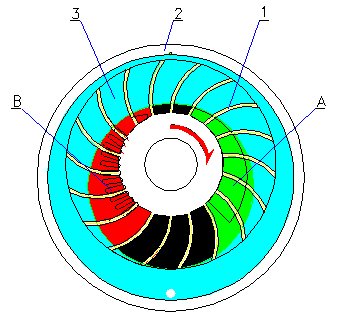

如圖一所示，液環泵是由葉輪1，泵體2，液環3，吸氣口A,排氣口B等幾部分組成。

葉輪偏心地安裝在液環泵的泵體內，當葉輪旋轉時，水受離心力的作用四周甩出，在泵體內壁與葉輪之間形成一個與泵腔形狀相似的等厚度的封閉的水環，水環上部內表面與葉輪輪轂相切，水環的下部內表面剛好與葉片頂端接觸（實際上，葉片在水環內有一定的插入深度），此時，葉輪輪轂與水環之間形成一個月牙形的空間，而這一空間又被葉輪分成與葉片數目相等的若干個小腔。

當葉輪沿順時針方向轉動時，在前半轉的過程中，液環內表面逐漸與輪轂脫離，相鄰兩葉片之間所形成的空腔逐漸增大，被抽氣體通過泵進氣口，經月牙形吸氣孔不斷被吸入空腔內。后半轉的過程中，水環內表面逐漸與輪轂接近，兩相鄰葉片之間空腔逐漸縮小，氣體被壓縮，因而壓力不斷增加，當壓力增加到大于外界力時，氣體被排出，從而不斷地抽走密封容器中的氣體使其形成一定的真空。
